De werking van een koudemiddelcircuit

Een koudemiddelcircuit is onmisbaar in elke koelinstallatie. Het zorgt ervoor dat warmte uit een ruimte wordt onttrokken en naar buiten wordt afgevoerd. Tijdens het proces verandert dit koudemiddel continu van vloeistof naar gas en weer terug. Hierdoor kan het efficiënt warmte verplaatsen en zorgt het voor koeling in bijvoorbeeld een koelcel of koelvitrine. Bijvoorbeeld de condensor zorgt ervoor dat het koudemiddel condenseert met behulp van de buitenlucht. De verdamper zorgt ervoor dat het koudemiddel verdampt door middel van de lucht in bijvoorbeeld de koelcel.

• De compressor
  De compressor zuigt het verdampte koudemiddel aan en perst het samen. Hierdoor stijgt de druk en temperatuur van het koudemiddel. De compressor is essentieel, want zonder deze pomp zou het koudemiddel niet kunnen circuleren.
• De condensor
  Na de compressor stroomt het warme, samengeperste koudemiddel naar de condensor. Hier wordt de warmte afgegeven aan de buitenlucht of een ander medium. Het koudemiddel koelt hierdoor af en verandert van gas in vloeistof.
• Het expansieventiel
  Het afgekoelde vloeibare koudemiddel gaat vanuit de condensor door het expansieventiel. Dit ventiel verlaagt de druk van het koudemiddel. Door die drukverlaging daalt ook de temperatuur sterk.
• De verdamper
  Vanuit het expansieventiel stroomt het koudemiddel naar de verdamper. In de verdamper neemt het koude koudemiddel warmte op uit de te koelen ruimte. Het verdampt en verandert weer in gas. Daarna stroomt het terug naar de compressor, en de cyclus begint opnieuw. Koudemiddel verdampt bij lage temperaturen, hierdoor wordt de ‘warme’ lucht uit de ruimte onttrokken. Bijvoorbeeld R-450A verdampt bij een temperatuur van -23°C.

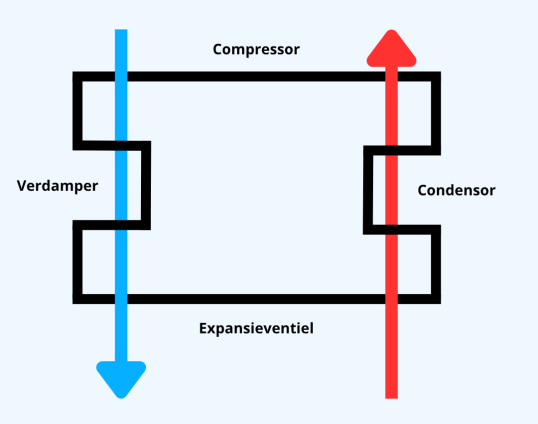

Het koudemiddelcircuit werkt als een kringloop. Eerst zuigt de compressor het gasvormige koudemiddel aan. Daarna wordt het samengeperst en verwarmd. Vervolgens geeft het zijn warmte af in de condensor. Daarna verlaagt het expansieventiel de druk, waardoor het koudemiddel sterk afkoelt. In de verdamper onttrekt het koudemiddel warmte uit de omgeving. Hierdoor verandert het weer in gas. Deze cyclus herhaalt zich continu.

Een goede balans tussen druk en temperatuur is cruciaal voor een goed werkende koelinstallatie. Is de druk te hoog of te laag? Dan kan het koudemiddel niet goed verdampen of condenseren. Dit zorgt voor slechtere koeling of zelfs schade aan de installatie. Daarom controleren monteurs deze waardes tijdens onderhoud. Ondanks het nauwkeurig controleren speelt de natuur een gigantische grote rol. Bijvoorbeeld wanneer de buitentemperatuur bij de condensor te warm is, condenseert het koudemiddel te weinig of niet. De verdamper kan hierdoor bijna geen koudemiddel verdampen. De cel komt daardoor niet op de gewenste temperatuur.
